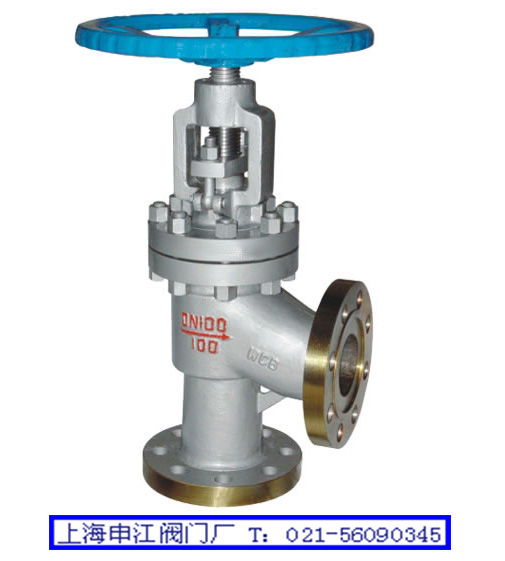

角式截止閥

◆ 產品型號：J44H/Y

【設計與制造標準】

● 設計與制造：GB12233 ● 法蘭尺寸：JB/T79　GB9113 ● 結構長度：　GB12221 ● 檢驗與實驗：GB/T13927

【結構圖】

【 J44H/Y型角式截止閥安裝尺寸及重量】

GB 1.6MPa
DN	50		65		80		100		125		150
L	125		145		155		175		200		225
H	375		390		425		515		535		570
D0	200		250		250		300		300		350
GB 2.5MPa							GB 4.0MPa
DN	50	65	80	100	125	150	50	65	80	100	125	150
L	125	145	155	175	200	225	125	145	155	175	200	225
H	375	390	425	515	535	570	375	390	425	515	535	570
D0	200	250	250	300	300	350	200	250	250	300	300	350
GB 6.4MPa
DN	50		65		80		100		125		150
L	150		170		190		215		250		275
H	390		425		450		565		675		715
D0	200		250		250		350		400		450

◆ 本頁關鍵字：角式截止閥

【訂貨須知】

① 產品名稱與型號②產品口徑③ J44H/Y型是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的J44H/Y型型號，請按型號直接向我廠銷售部訂購。感謝您訪問J44H/Y截止閥專欄。
