ZZC、ZZV自力式差（微）壓調節閥是一種不需要外加能源的執行器產品。可用于公稱壓力PN01、PN10。差（微）壓均可分段調節。從50mm.w.c至0.1MPa。其用途十分廣泛，可用于工業燃燒爐系統，控制兩種物料，如煤氣、空氣流量配比，以達理想燃燒。用于氫冷發電機組密封油系統，控制密封油與氫氣間壓力差，以確保可靠密封。當差壓閥的低壓端通大氣即為微壓閥（差壓閥負壓，端壓，力為零）。 |
|
| |
|
【 主要特點 】 |
|
● 閥體為四通形式，因面K、B型可通用一種閥體。 ● 無需停止生產即可進行設定值的調整；● 無填料，閥桿上,下活動時不存在磨擦,上密封絕對可靠； ● 執行機構敏感地件極為靈敏，極微小的壓力變化會(huì )被感測出來； |
| |
| 【 主要零部件材料 】 |
|
零 件 名 稱 |
材 料 |
|
ZZV、ZZC自力式微差壓閥閥體 |
HT200、ZG230-450、 ZG1Cr18Ni9、ZGCr18Ni12Mo2 |
|
ZZV、ZZC自力式微差壓閥閥芯 |
Cr18Ni12Mo2Ti、1Cr18Ni9Ti |
|
ZZV、ZZC自力式微差壓閥閥座 |
Cr18Ni12Mo2Ti、1Cr18Ni9Ti |
|
ZZV、ZZC自力式微差壓閥彈簧 |
60Si2Mn、1Cr18Ni9Ti、50CrvA |
|
ZZV、ZZC自力式微差壓閥波紋管 |
1Cr18Ni9Ti |
|
ZZV、ZZC自力式微差壓閥膜片 |
丁腈、耐油橡膠、氟橡膠 |
注： 以上為常用材料，具體牌號以訂貨合同為準。 |

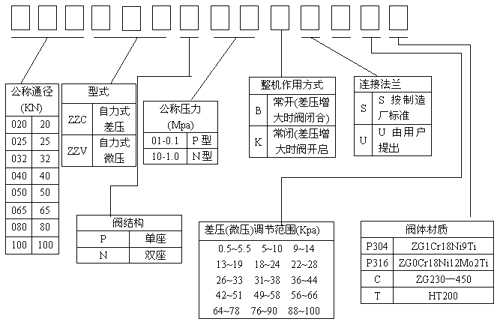

| 【 型號編制 】 |
 | |
| ◆ 差（微）壓調節范圍確定 ： 差（微）壓調節范圍分段，見表一。控制點應選取在相應差壓調節范圍的中間值附近。 |
| ◆ 整機作用方式確定 ： 差（微）壓調節閥有B型和K型兩種。B型閥閥芯初始位置常開，差（微）壓增大時閉合。K型閥閥芯初始位置常閉，差（微）壓增大時開啟。 |
| 【 主要技術參數和性能指標 】 |
|
公稱通徑DN（㎜） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
額定流量 系數Kv |
ZZCP/ZZVP |
8 |
11 |
20 |
32 |
50 |
80 |
100 |
160 |
|
ZZCN |
|
|
|
|
53 |
83 |
|
|
|
額定行程L（㎜） |
6 |
8 |
10 |
15 |
20 |
|
公稱壓力PN（MPa） |
0.10 1.0 |
|
差壓調節范圍（KPa） |
0.5～5.5 5～10 9～14 13～19 18～24 22～28 26～33 31～38 36～44 42～51 49～58 56～66 64～78 76～90 88～100 |
|
介質溫度（℃） |
≤80 |
|
調節精度（%） |
≤10 |
|
允許泄漏 量（l/h） |
ZZCP/ZZVP |
10 － 4 ×閥額定容量（Ⅳ級） |
|
ZZCN |
5×10 － 3 ×閥額定容量（Ⅱ級） | |
| 注： 1. ZZCP/ZZVP 公稱壓力為0.10MPa，ZZCN為1.0MPa 2. ZZCN差壓調節范圍為 36～44…88～100KPa | |
| 【 主要技術參數和性能指標 】 單位:mm |
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
A |
308 |
394 |
308 |
394 |
308 |
394 |
394 |
394 |
|
H |
ZZCP/ZZVP
|
376 |
465 |
365 |
445 |
445 |
490 |
490 |
510 |
|
ZZCN
|
|
|
|
|
536 |
536 |
570 |
590 |
|
L |
ZZCP/ZZVP
|
150 |
160 |
180 |
20 |
230 |
290 |
310 |
350 |
|
ZZCN |
|
|
|
|
222 |
222 |
310 |
350 |
|
重量
|
12 |
13 |
15 |
17 |
20 |
28 |
38 |
43 |
|
導壓管螺紋接頭 |
M16×1.5 | |
| 【 法蘭盡寸 】 |
|
公稱通徑(DN）
|
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
D |
PN01PN10 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
|
D1 |
PN01 |
PN10 |
75 |
85 |
100 |
125 |
145 |
160 |
180 |
|
b |
PN01 PN10 |
16 |
18 |
20 |
22 |
|
n-Φ |
PN01 PN10 |
4-14 |
4-18 |
8-18 |
|
fl×D2 |
PN01 PN10 |
2×56 |
3×56 |
3×76 |
3×84 |
3×99 |
3×118 |
3×132 |
3×156 | |
|
| 【 應用示意圖 】 |
| ☆ 應用例 ☆ ● A.氫冷發電機組密封油系統；● B.風機加熱系統循環風量控制；● C.兩種氣體流量的配比控制；● D.泵旁路調節。 |
|
|
|
|

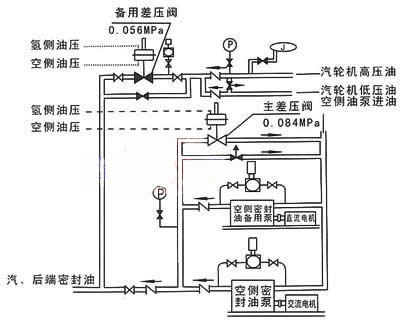

氫冷發電機組密封油系統 |

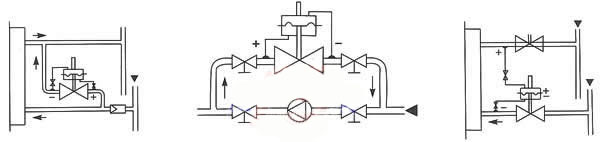

差壓調節閥用于物料循環回路流量控制 | |
|
|
|
風機加熱系統循環風量控制 |
泵旁路調節 |
兩種氣體流量的配比控制 | |
