角式隔膜式排泥閥

◆ 產品型號： 100S型

【產品概述】

100S角式排泥閥內部具有特殊強化隔膜片、不銹鋼彈簧等組成。具有開啟快，關閉壓力低等優點，經由外部液動（氣動）控制管路，集中控制，啟閉主閥作用等特點。100S排泥閥主要適用于水廠、水處理廠，做為排除水池內泥沙及污物。

【產品圖片】

【外形尺寸】（法蘭連接尺寸符合GB4216 ）

公稱通徑DN（mm)\|尺寸\|型號	H7B100S-0.6、HB100S-0.6
公稱通徑DN（mm)\|尺寸\|型號	H	D	D1	z-Φd
80	140	195	160	4-18
100	150	215	180	8-18
150	185	280	240	8-23
200	245	335	295	8-23
250	340	395	350	12-23
300	395	445	400	12-23

【主要零件材料】

零件名稱	薄膜	閥瓣、彈簧	閥體、閥蓋
100S角式隔膜型材料	尼龍強SX橡膠	不銹鋼	鑄鐵

【技術參數】

密封試驗壓力MPa	殼體試驗壓力MPa	100S角式隔膜型公稱壓力
1.1、1.76	1.5、2.4	1.0Mpa、1.6Mpa

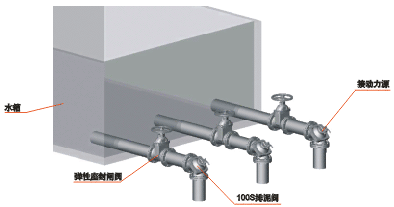

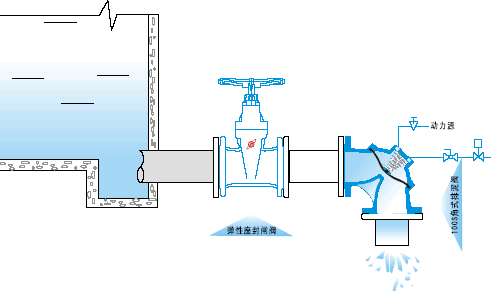

【結構安裝圖】

排泥閥一般常用于城市水廠，污水處理廠的沉淀池底排放污泥用，一般與啟閉機配套使用，排泥閥的適用介質為原生污水，介質的溫度一般應小于50℃，其中作水深小于10米。常用的型號一般有以下幾種：J744X、J644X型，100S角式隔膜型、JM744、JM644X型。

◆ 本頁關鍵字：角式隔膜式排泥閥

【訂貨須知】

● ①產品名稱與型號 ● ②100S角式隔膜型口徑● ③是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的排泥閥型號，請按型號直接向我廠銷售部訂購。當使用的場合非常重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。感謝您訪問角式排泥設備專欄，如有任何疑問。您可以致電給我們，我們一定會(huì )盡心盡力為您提供優質的服務。
