氣動法蘭球閥屬于氣動類閥。無泄漏、重量輕、體積小。在實際運用中，它具有開關靈活、易損耗低、降低閥門維修工的勞動強度、節約維修資金作用。氣動閥結構簡單，使用壽命長，適用于幾乎所有介質、耐高溫、耐化學腐蝕。 |
|
| |

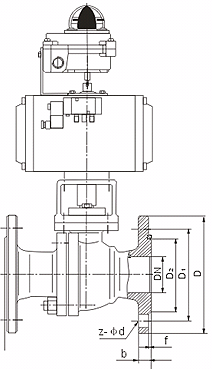

| 【 Q641F氣動法蘭球閥主要尺寸及執行器配置 】 |
|
公稱通徑DN(mm) |
尺寸 |
執行器型號 |
|
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
|
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GT52/GT63K |
|
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
|
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
|
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
|
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
|
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
|
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
|
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
|
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
|
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
|
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
|
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
|
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
BAW17/BAW20S | |
| 【 Q641F氣動法蘭球閥主要性能規范 】 |
|
公稱通徑DN（mm） |
15-250 |
|
公稱壓力PN（MPa) |
1.6 |
|
公稱壓力PS（MPa) |
強度試驗 |
2.4 |
|
密封試驗 |
1.76 |
|
材料\材料代號 |
C |
P |
R |
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
蝶板 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
密封圈 |
增強聚四氟乙烯 對位聚苯 |
|
填料 |
聚四氟乙烯 柔性石墨 |
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
|
適用溫度 |
-28℃～300℃ |
|
執行器 |
型號 |
BAW系列、GT系列、SW系列 |
|
氣源壓力 |
0.4-0.7Mpa | |
| ◆ 本頁關鍵字：氣動法蘭球閥 |
|
【 訂貨須知 】 |
| ● 1、請在訂貨時提供Q641F球閥詳細口徑規格、交貨地地、交貨時間。 ● 2、根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。 ● 3、Q641F球閥可選配控制附件：（1）單電控電磁閥（斷電進常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場合），可選防爆型。 |
