產品介紹：
止回閥是一種依靠介質本身的流動而自動啟閉閥瓣用來阻止介質逆向流動的自動閥門。

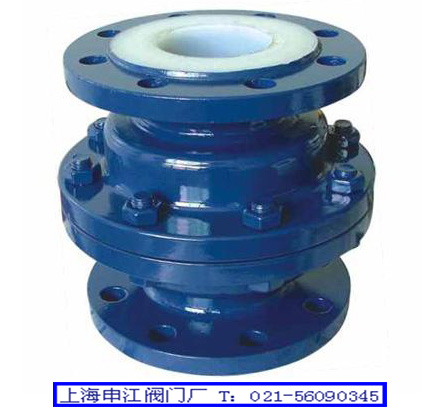

襯氟升降立式止回閥
主要型號有全襯里H40F46型，H42F46和H72F46升降立式止回閥，其中H40F46是一種新型結構，閥瓣為半球型，它們共同特點是襯氟閥瓣沿閥體通路軸線做升降運動。

標準規范：
設計制造標準：GB/T 12235-2007
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

技術參數及執行標準

	升降直通式	升降立式	對夾升降立式	單瓣旋啟式	雙瓣旋啟式	蝶式
公稱通徑	DN15~500	15~500	DN15~300	DN15~500	DN50~1200	DN200~1800
公稱壓力(MPa)	PN0.6~1.6	PN0.6~1.6	PN0.6~2.5	PN0.6~2.5	PN0.6~4.0	PN0.6~1.6
閥門材料	灰鑄鐵、碳鋼、不銹鋼
襯里材料	PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE					GXPO
適用介質	詳見防腐襯里材料
工作溫度(℃)	詳見防腐襯里材料
設計制造	GB/T13932-1992、GB/T12235-1989、Q/ZXD 01-1999、API6D
結構長度	GB/T 12221-1989
連接法蘭	JB/T 82.1-94、GB/T9113.1-2000
壓力試驗	GB/T 13927-1992
