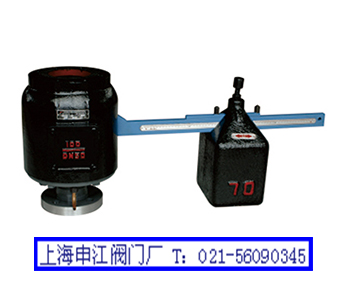

單杠桿安全閥

◆ 產品型號： GA42H型

【產品簡介】

GA42H型單杠桿安全閥適用于溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。

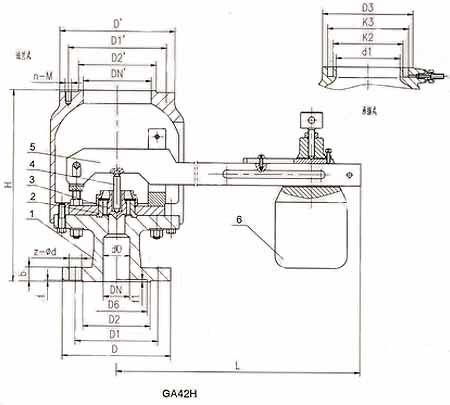

【結構圖】

【外形尺寸和連接尺寸】

型號	公稱通徑	GA42H杠桿型尺寸
		do-z	D	D1	D2	D6	f	f1	b	Z-ød	L	H	出口法蘭式					出口承插式
		do-z	D	D1	D2	D6	f	f1	b	Z-ød	L	H	DN'	D2'	D1'	D'	n-M	d1	K2	K3	D3
GA42H-16	50	40×1	165	125	100	/	3	/	16	4-18	840	412	125	175	200	235	8-M16	120	145	162	190
GA42H-25	50	40×1	165	125	100	/	3	/	20	4-18	840	412	125	175	200	235	8-M16	120	145	162	190
GA42H-40	50	40×1	165	125	100	88	3	4	20	4-18	840	412	125	175	200	235	8-M16	120	145	162	190
GA42H-64	50	40×1	175	135	105	88	3	4	26	4-23	840	420	125	175	200	235	8-M16	120	145	162	190
GA42H-100	50	40×1	195	145	112	88	3	4	28	4-25	840	420	125	175	200	235	8-M16	120	145	162	190

【主要零部件材料】

NO.	GA42H杠桿型零件名稱	材料
1	閥體	碳鋼
2	導向套	不銹鋼
3	閥瓣	2Cr13
4	閥桿	2Cr13
5	杠桿	碳鋼
6	重錘	鑄鐵

【訂貨須知】

①GA42H型口徑②產品名稱與型號③GA42H杠桿型是否帶附件,以便正確選型.熱線電話：021-56090345,若已選定的GA42H型號，請按型號直接向我廠銷售部訂購。感謝您訪問GA42H型安全閥專欄。
