| 【 結構特點和用處 】 |

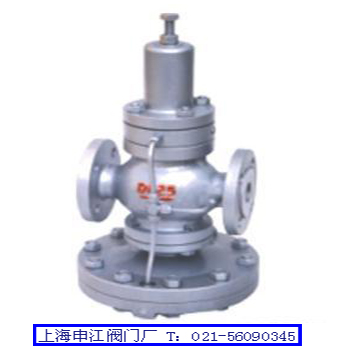

| YD43H型超大膜片減壓閥在普通減壓閥的基礎上做了很大的改進。膜片采用了新型材料，并大大加工了工作面積，因此閥門上游壓力或下游負荷細微的變化都能及時準確的反饋到主閥膜片，來調節主閥的開度，確保下游壓力的穩定。本產品的另一個突出的特點為：同一個閥體上可安裝和互換多個導閥在穩壓的同時，實現溫度控制、上游壓力的控制、遠程的開關控制等。 | |
|
| |
| 【 主要連接尺寸 】 |
|
DN |
L |
H1 |
H |
D |
|
15 |
147 |
235 |
145 |
207 |
|
20 |
154 |
235 |
145 |
207 |
|
25 |
160 |
235 |
145 |
207 |
|
32 |
180 |
250 |
160 |
220 |
|
40 |
16 |
250 |
160 |
220 |
|
50 |
230 |
270 |
180 |
220 | |
| ◆ 連接形式： ☆ 法蘭式：RF FM RJ ☆ 執行標準：JB79 GB9113 ANSI B16.5 |
| 【 主要技術參數和性能指標 】 |
|
YD43H型高靈敏減壓閥公稱壓力(Mpa) |
2.5 |
|
殼體試驗壓力(Mpa)* |
3.75 |
|
密封試驗壓力(Mpa) |
2.5 |
|
最高進口壓力(Mpa) |
2.5 |
|
出口壓力范圍(Mpa) |
0.02-1.6 |
|
壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
|
流量特性偏差(Mpa)P2G |
GB12244-1989 |
|
滲漏量 |
GB12245-1989 |
|
*：殼體試驗不包括膜片、閥蓋。 | |
| 【 主要零部件材料 】 |
|
YD43H型先導式高靈敏度減壓閥零件名稱 |
零件選用材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 |
2Cr13 |
|
閥瓣 |
2Cr13 |
|
閥桿 |
2Cr13 |
|
膜片 |
1Cr18Ni9Ti |
|
調節彈簧 |
60Si2Mn | |
| 【 流量系數(Cv) 】 |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Cv |
2.9 |
5.3 |
8.6 |
11.6 |
16.5 |
29.1 | |
| 【 訂貨須知 】 |
|
① YD43H先導型公稱通徑②產品名稱與型號、公稱壓力、額定流量系數Cv、進口壓力、調節范圍、工作介質和介質溫度③ YD43H先導型連接法蘭標準,是否帶附件,以便正確選型.熱線電話：021-56090345,若已選定的YD43H先導式型號，請按型號直接向我廠銷售部訂購。感謝您訪問YD43H減壓閥專欄。 |
