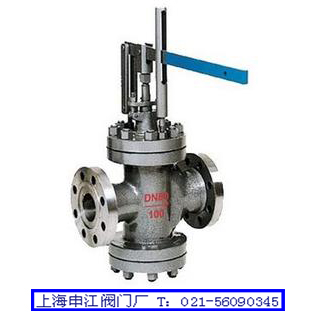

杠桿式蒸汽減壓閥

◆ 產品型號： Y45H/Y

【產品簡介】

Y45H型杠桿式蒸汽減壓閥由閥體、閥蓋、閥桿、閥瓣、閥座及杠桿等零件組成。主要配套在減壓裝置上，起到調節壓力作用，減壓比一般為0.6較合適。亦可配用電動執行裝置，實行遠程自動操作。

【結構圖】

【主要連接尺寸】

公稱壓力	公稱通徑	尺寸
6.4 10.0	公稱通徑	H	H1	L	L1	L2
	50	510	200	565	150	150
	80	555	220	650	190	190
	100	582	245	800	200	200
	150	654	318	800	220	225
	200	725	355	800	250	250
	250	750	390	800	272	275
	300	918	475	1000	355	395
	400	1080	660	1000	400	550
	500	1635	800	1000	450	680

【主要零部件材料】

型號	零件名稱	閥體、閥蓋	閥座	閥瓣	閥桿
Y45H（Y）-64	材料	WCB	1Cr18Ni9Ti	2Cr13	38CrMoAIA
Y45H（Y）-100
Y45H（Y）-64I		ZG20CrMo		1Cr18Ni9Ti
Y45H（Y）-100I

【訂貨須知】

① Y45H/Y型公稱通徑②產品名稱與型號、公稱壓力、額定流量系數Cv、進口壓力、調節范圍、工作介質和介質溫度③ Y54H/Y型是否帶附件,以便正確選型.熱線電話：021-56090345,若已選定的Y54H/Y型號，請按型號直接向我廠銷售部訂購。感謝您訪問Y54H/Y減壓閥專欄。
