HS41X防污隔斷閥是一種安裝在各類管路系統中用于嚴格阻止介質倒流，保護其后的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過渡部分組成，密封嚴密，確保介質無一點回流，安全可靠，使用壽命長。 |
| |
|
| |

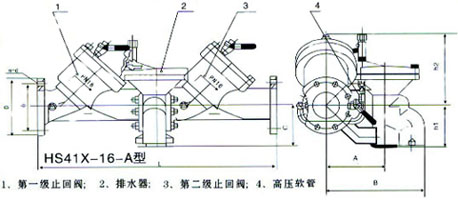

| 【 主要外形連接尺寸 】 單位：mm |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
458 |
482 |
551 |
653 |
735 |
793 |
1008 |
1186 |
1340 |
1505 |
1670 |
1886 |
1986 |
2318 |
|
H |
210 |
235 |
264 |
308 |
356 |
400 |
503 |
595 |
705 |
705 |
905 |
910 |
921 |
1210 | |
| 【 主要技術參數 】 |
|
公稱壓力 |
公稱通徑 |
適用介質 |
適用溫度 |
法蘭標準 |
試驗標準 |
|
1.0～2.5MPa |
50～600mm |
水 |
0～80℃ |
GB/T 17241.6 GB/T 9113 |
GB/T 13927 API598 | |
| 【 主要部件材料 】 |
|
序號 |
零部件名稱 |
材質 |
|
1 |
閥體 |
鑄鐵、球墨鑄鐵、鑄鋼 |
|
2 |
閥蓋 |
鑄鐵、球墨鑄鐵、鑄鋼 |
|
3 |
閥盤 |
球墨鑄鐵 |
|
4 |
彈簧 |
不銹鋼、鉻釩鋼 |
|
5 |
防污閥 |
黃銅 | |

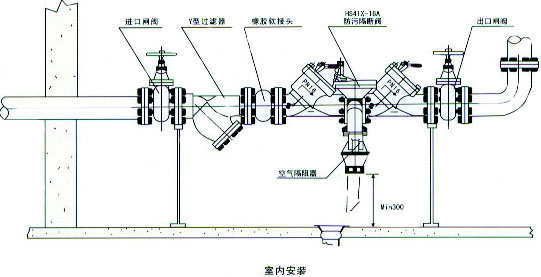

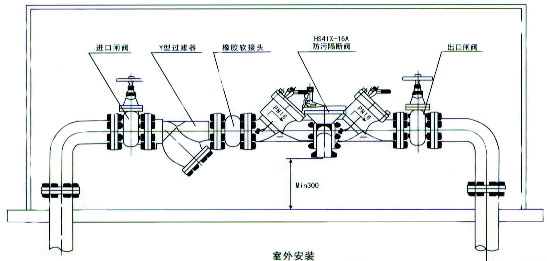

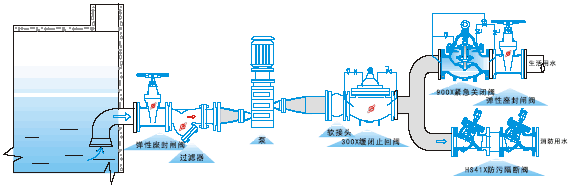

| 【 安裝示意 】 |
|
|
|
|
|
|
| ◆ 本頁關鍵字：防污隔斷閥 |
| 【 訂貨須知 】 |
|
① 產品名稱與型號②產品口徑③ HS41X型是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的型號，請按HS41X型型號直接向我廠銷售部訂購。感謝您訪問HS41X型水力控制閥專欄。如有任何疑問.您可以致電給我們,我們一定會(huì )盡心盡力為您提供優質的服務。 |
