H142X液壓水位控制閥是一種自動控制水箱、水塔液面高度的水力控制閥。當水面下降超過預設值時，浮球閥打開，活塞上腔室壓力降低，活塞上下形成壓差，在此壓差作用下閥瓣打開進行供水作業；當水位上升到預設高度時，浮球閥關閉，活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。如此往復自動控制液面在設定高度，實現自動供水功能。H142X水位控制閥適用于工礦企業、民用建筑中各種水箱（池）、水塔的自動供水系統。并可用作常壓鍋爐循環供水控制閥。 |
| |
|
| |
| 【 主要連接尺寸 】 |
|
公稱通徑 （mm） |
尺 寸 |
|
L |
H |
|
40 |
107 |
235 |
|
50 |
115 |
243 |
|
65 |
125 |
258 |
|
80 |
135 |
280 |
|
100 |
146 |
307 |
|
125 |
165 |
358 |
|
150 |
180 |
400 |
|
200 |
215 |
490 |
|
250 |
255 |
576 |
|
300 |
285 |
663 |
|
350 |
325 |
750 | |
| 【 性能特點 】 |
| ▲ 1、安裝維修方便。 ▲ 2、重量輕，體積小。 ▲ 3、工作平穩可靠。在規定的使用壓力范圍內，可保證無水錘沖擊。▲ 4、H142X液壓水位控制閥運用液壓原理控制，結構新穎合理。 |
|
技術參數使用介質 |
介質溫度 |
使用壓力 |
|
潔凈水 |
≤60℃ |
H142X-4T-A、H142X-4-A：0.05MPa～0.4MPa △H142X-10-A：0.05MPa～1MPa | |
| 【 工作原理 】
|
| 當水池或水塔內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封面打開，閥門即開啟供水，當水位上升到控制閥時，浮球閥關閉，活塞下移將密封面封閉，閥門即停止供水。 |
| 【 安裝形式及注意事項 】 |
| 將該閥垂直固定在進水管上，然后將控制管、截止閥和浮球閥連接旋緊在該閥上即可。H142X液壓水位控制閥進水管和出水管連接法蘭H142X-4T-A為0.6MPa標準法蘭；H142X-10-A為1MPa標準法蘭。進水管直徑應大于或等于閥門公稱通徑，出水口應低于浮球閥。浮球閥安裝應距離水管一米以上；在水箱內出水管高于水位線處鉆一小孔，以防直空回水。使用時，截止閥應全開，如同一水池安裝二只以上閥則應保持同一水平面。因主閥關閉要滯后浮球閥關閉約30～50秒，故水箱要有足夠的空余容積，以防溢水。為防止雜質、砂粒進入閥內引起工作失靈，閥前應裝過濾器。如安裝在地下水池，則應在地下泵房安裝報警裝置。 |

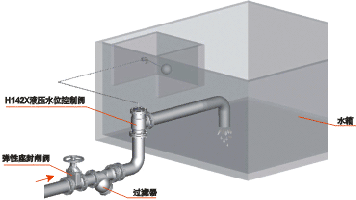

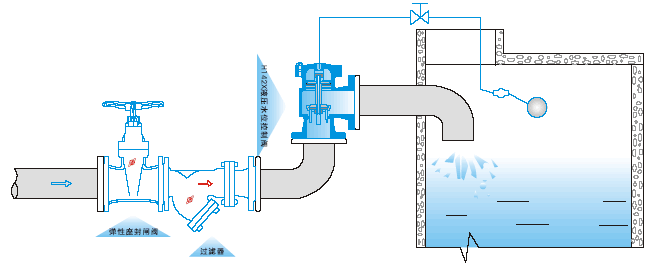

| 【 安裝示意 】 |
|
|
|
|
| ◆ 本頁關鍵字：液壓水位控制閥 |
| 【 訂貨須知 】 |
|
① 產品名稱與型號②產品口徑③ H142X型是否帶附件，以便正確選型。熱線電話：021-56090345，若已由設計單位選定的型號，請按H142X型型號直接向我廠銷售部訂購。感謝您訪問H142X型水力控制閥專欄。如有任何疑問.您可以致電給我們,我們一定會(huì )盡心盡力為您提供優質的服務。 |
