CS44H
CS14H
蒸汽疏水閥的基本作用是將蒸汽系統中的凝結水、空氣和二氧化碳氣體盡快排出；同時最大限度地自動防止蒸汽的泄露。疏水閥的品種很多，各有不同的性能。
根據疏水閥工作原理的不同，可化為以下三種類型：
機械型：依靠蒸汽疏水閥內凝結水液位高度的變化而動作，包括：
浮球式：浮子為封閉的空心球體。
敞口向上浮子式：浮子為開口向上的桶型。
敞口向下浮子式：浮子為開口向下的桶型。
熱靜力型：依靠液體溫度的變化而動作，包括：
雙金屬片：敏感元件為雙金屬片。
蒸汽壓力式：敏感元件為波紋管或膜盒，內部充入揮發性液體。
熱動力型：依靠液體的熱動力學性質的變化而動作。
圓盤式：由于在相同的壓力下，液體與氣體的流速不同，所產生的不同的動，靜壓力，驅使圓盤閥片動作。
脈沖式：由于不同溫度的凝結水通過兩極串連節流孔板時，會(huì )在兩極節流孔板之間形成不同壓力，驅使閥瓣動作。

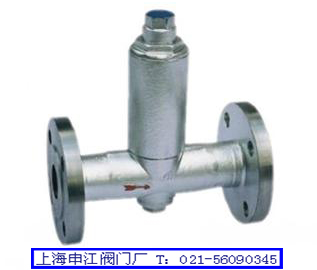

一、波紋管式疏水閥簡介
波紋管式疏水閥的閥芯不銹鋼波紋管內充一種汽化溫度低于水飽和溫度的液體。隨蒸汽溫度變化控制閥門開關，該閥設有調整螺栓，可根據需要調節使用溫度，一般過冷度調整范圍低于飽和溫度15℃-40℃。背壓率大于70%，不怕凍，體積小，任意位置都可安裝，能排不凝結氣體，使用壽命長。
當裝置啟動時，管道出現冷卻凝結水，波紋管內液體處于冷凝狀態，閥心在彈簧的彈力下，處于開啟位置。當冷凝水溫度漸 漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥開始關閉,隨蒸汽溫度變化控制閥門開關，阻汽排水。
二、主要參數：
閥體材質：碳鋼，不銹鋼等
內件材質：不銹鋼
口徑：15-150mm
溫度：0-425℃（碳鋼），0-525℃（不銹鋼）
壓力：1.6Mpa-4.0Mpa
允許背壓率：70%
連接方式：法蘭，螺紋，焊接等
三、選型須知
1.凝結水負荷（排液量）KG/H(選用倍率2-3倍)
2.最高工作壓力
3.工作壓差
4.閥體材質
5.連接方式
四、使用和保養
1.應確認閥體的材料、壓力和溫度的最大值能否滿足工況所需。
2.安裝前必須清洗管路，除去雜質。
3.安裝位置應盡可能靠近加熱設備。
4.水平安裝在管路的最低點，流向與閥體上標注的方向一致。
5.每臺加熱設備要各自安裝疏水閥，以免相互影響。
6.在保證系統能安全運行是，緩慢開啟疏水閥前的閥門，使其逐 漸升溫至正常狀態。
7.要定期保養，保證疏水閥正常工作。
