CS47H
CS17H
蒸汽疏水閥的基本作用是將蒸汽系統中的凝結水、空氣和二氧化碳氣體盡快排出；同時最大限度地自動防止蒸汽的泄露。疏水閥的品種很多，各有不同的性能。
根據疏水閥工作原理的不同，可化為以下三種類型：
機械型：依靠蒸汽疏水閥內凝結水液位高度的變化而動作，包括：
浮球式：浮子為封閉的空心球體。
敞口向上浮子式：浮子為開口向上的桶型。
敞口向下浮子式：浮子為開口向下的桶型。
熱靜力型：依靠液體溫度的變化而動作，包括：
雙金屬片：敏感元件為雙金屬片。
蒸汽壓力式：敏感元件為波紋管或膜盒，內部充入揮發性液體。
熱動力型：依靠液體的熱動力學性質的變化而動作。
圓盤式：由于在相同的壓力下，液體與氣體的流速不同，所產生的不同的動，靜壓力，驅使圓盤閥片動作。
脈沖式：由于不同溫度的凝結水通過兩極串連節流孔板時，會(huì )在兩極節流孔板之間形成不同壓力，驅使閥瓣動作。

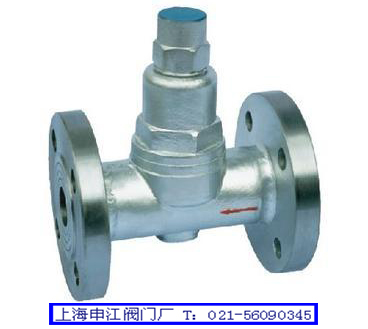

一、雙金屬片式疏水閥簡介
雙金屬片疏水閥的主要部件是雙金屬片感溫元件，隨蒸汽溫度升降受熱變形，推動閥心開關閥門。雙金屬片式疏水閥設有調整螺栓，可根據需要調節使用溫度，一般過冷度調整范圍低 于飽和溫度15℃-30℃，背壓率大于70%，能排不凝結氣體，不怕凍，體積小，能抗水錘，耐高壓，任意位置都可安裝。雙金屬片有疲勞性，須要經常調整。
當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥心在彈簧的彈力下，閥門處于開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫起元件開始彎曲變形，并把閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥開始關閉。雙金屬片隨蒸汽溫度變化控制閥門開關，阻汽排水。
二、主要參數：
閥體材質：碳鋼，不銹鋼等
內件材質：不銹鋼
口徑：15-150mm
溫度：0-425℃（碳鋼），0-525℃（不銹鋼）
壓力：1.6Mpa-4.0Mpa
允許背壓率：70%
連接方式：法蘭，螺紋，焊接等
三、選型須知
1.凝結水負荷（排液量）KG/H(選用倍率2-3倍)
2.最高工作壓力
3.工作壓差
4.閥體材質
5.連接方式
四、使用和保養
1.應確認閥體的材料、壓力和溫度的最大值能否滿足工況所需。
2.安裝前必須清洗管路，除去雜質。
3.安裝位置應盡可能靠近加熱設備。
4.水平安裝在管路的最低點，流向與閥體上標注的方向一致。
5.每臺加熱設備要各自安裝疏水閥，以免相互影響。
6.在保證系統能安全運行是，緩慢開啟疏水閥前的閥門，使其逐漸升溫至正常狀態。
7.要定期保養，保證疏水閥正常工作。
