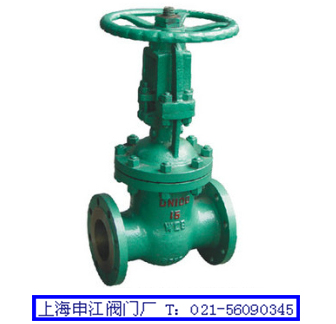

NKZ41H真空法蘭閘閥簡介：
該閥門適用于工作溫度≤425℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。真空閘閥由普通手動閘閥改進而來，區別在于真空閘閥的填料密封處多加裝一個真空密封環，具有自脹壓緊作用。比普通閘閥的氣密封性能更好。

NKZ41H真空法蘭閘閥結構特點：
真空閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 5°, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。此閥一般水平安裝。
真空閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。
真空閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 （ 亦叫明桿閘閥）。通常在升降桿上 有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本�(xiàn)運動 , 也就是將操作轉矩變?yōu)椴僮魍屏Α?/DIV>
開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。因此 , 閥門的全開位置，按閘板的位置（即行程>來確定。有的閘閥 , 閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動 , 而使閘板提升 , 這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。

NKZ41H真空法蘭閘閥零件材料：

零件材料
材質
閥體、閥蓋
碳鋼、鉻鉬鋼、不銹鋼
閘板
閥桿
閥桿螺母
銅合金


NKZ41H真空法蘭閘閥連接尺寸：
PN16法蘭連接尺寸                                           單位：mm

公稱通徑DN
結構長度
法蘭外徑
螺栓孔中心圓
密封面直徑
法蘭厚度
密封面臺階高
螺栓孔數與孔徑
L
D
D1
D2
b
f
n-￠d
50
250
160
125
100
16
3
4-18
65
265
180
145
120
18
3
4-18
80
280
195
160
135
20
3
8-18
100
300
215
180
155
20
3
8-18
125
325
245
210
185
22
3
8-18
150
350
280
240
210
24
3
8-23
200
400
335
295
265
26
3
12-23
250
450
405
355
320
30
3
12-25
300
500
460
410
375
30
4
12-25
350
550
520
470
435
34
4
16-25
400
600
580
525
485
36
4
16-30
450
650
640
585
545
40
4
20-30
500
700
705
650
608
44
4
20-34

PN25法蘭連接尺寸                                           單位：mm

公稱通徑DN
結構長度
法蘭外徑
螺栓孔中心圓
密封面直徑
法蘭厚度
密封面臺階高
螺栓孔數與孔徑
L
D
D1
D2
b
f
n-￠d
50
250
160
125
100
20
3
4-18
65
265
180
145
120
22
3
8-18
80
280
195
160
135
22
3
8-18
100
300
230
190
160
24
3
8-23
125
325
270
220
188
28
3
8-25
150
350
300
250
218
30
3
8-25
200
400
360
310
278
34
3
12-25
250
450
425
370
332
36
3
12-30
300
500
485
430
390
40
4
16-30
350
550
550
490
448
44
4
16-34
400
600
610
550
505
48
4
16-34
450
650
660
600
555
50
4
20-34
500
700
730
660
610
52
4
20-41
