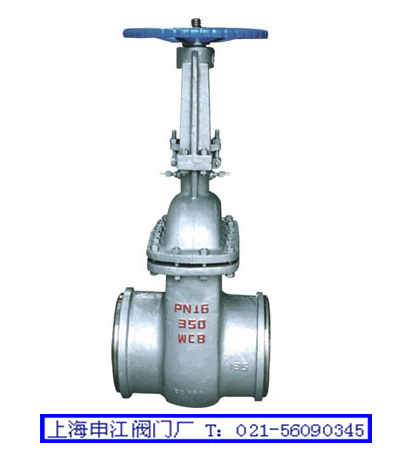

DSZ61H/DSZ64H水封閘閥

水封閘閥型號:DSZ61H  DSZ64H

水封閘閥公稱通徑:50MM-600MM

水封閘閥使用壓力:1.6MPA -10MPA

水封閘閥連接方式:法蘭連接

水封閘閥形式:手動

水封閘閥主要功能:起開關作用

水封閘閥使用介質:水  油品  蒸汽

水封閘閥材質:  鑄鋼  不銹鋼

水封閘閥標準:機械部標準或定做非標

水封閘閥結構特點及用途

本產品的閥蓋填料室具有水密封結構,當接口通入壓力O.61 MPa的水時,可使系統與大氣隔離,保證系統具有良好的氣密封。

DS/Z型系列采用雙閘板雙向彈性密封,啟閉靈活、迅速、密封可靠。

產品結構簡單、緊湊合理、檢修方便、使用壽命長。

在管路上作啟閉裝置用,必須處于全開或全閉狀態,不得用于調節流量。

閥門連接方式有法蘭和焊接兩種,驅動方式為手動和電動。

DS系列水封閥門適用于公稱壓力≤1O.OMPa,工作溫度425,工作介質為水、蒸汽、油品和非腐蝕性氣體

的管路上作啟閉裝置用,尤其適用于火電廠汽機真空冷凝系統。

水封閘閥主要性能規范 Chief property and specification

試驗壓力
Test pressure


公稱壓力PN/MPa

1.0

1.6

2.5

4.O

6.4

1O.0

殼體強度試驗
Shell Strength test

1.5

2.4

3.8

6.O

9.6

15.0

密封試驗
Seal test

1.1

1.8

2.8

4.4

7.0

11.O

上密封試驗
Back seal test

1.1

1.8

2.8

4.4

7.0

11.0

氣密封試驗
Leak- proofness test

0.5O.7

水封閘閥使用范圍 Scope of use

產品類別
Product
classification

適用溫度/
Working
temperature

適用介質
Suitable medium

碳鋼型(C)
Carbon steel

≤425

水、蒸汽、油品、非腐蝕性氣體
Water
Stemoil
non-corrosive gas

合金鋼(I)
Alloy steel

≤540

水封閘閥主要零件材料 Material for Main Parts

水封閘閥主要尺寸/mm Main dimensions DS/Z64H-1625 DS/Z64Y-16I25I

公稱通徑
DN/mm
Nominal
diameter

L

α

H

DO

PNl.6/MPa

PN2.5/MPa



D



D1



D



D1

50

250

37o30'

334

250

58

50

64

4g

65

270

37o30'

439

250

75

65

82

67

80

280

37o30'

495

300

91

79

95

77

100

300

37o30'

575

350

11O

97

117

101

125

325

37o30'

587

350

136

121

144

126

150

350

37o30'

607

350

163

146

172

158

200

400

37o30'

740

400

223

202

223

202

250

450

37o30'

863

400

278

254

278

254

300

500

37o30'

990

400

330

305

330

305

350

550

37o30'

1137

500

382

352

382

352

400

600

37o30'

1523

500

432

399

432

39g

450

650

37o30'

1618

600

485

451

485

451

500

700

37o30'

1657

600

535

501

535

499

600

800

37o30'

1746

700

636

601

636

599

注:PN1.6(16)閥門允許作為PN1.0(10)壓力選用

DS/Z64H-4064100 DS/Z64Y-40I64I100I水封閘閥

公稱通徑
DN/mm
Nominal
diameter

L

D

α

PN4.O/MPa

PN6.4/MPa

PNlO.0/MPa

D1

H

D0

D1

H

DO

D1

H

D0

50

250

64

37o30'

49

345

300

50

350

300

49

350

300

65

270

83

37o30'

67

441

300

66

447

300

64

447

300

80

280

96

37o30'

79

495

350

77

499

350

75

499

350

100

300

117

37o30'

101

575

350

99

582

400

87

582

400

125

325

144

37o30'

126

587

400

129

590

400

125

590

400

150

350

172

37o30'

152

607

400

150

611

450

145

611

450

200

400

223

37o30'

200

740

450

198

745

550

190

747

550

250

450

278

37o30'

252

863

550

246

867

650

236

869

650

300

500

330

37o30'

302

1008

650

294

1008

750

282

1013

750

350

550

382

37o30'

350

1142

750

342

1148

800

334

1148

850

400

650

432

37o30'

397

1527

850

387

1531

900

377

1533

950
