Z45T-10閘閥產品概述：
     Z45T-10閘閥為暗桿楔式閘閥，有普通閘閥及信號閘閥兩種，特別適用于自動噴水滅火系統及消防栓給水系統管路上，也可在其它各種給排水、石油、化工等管道上用以截斷管路水流。

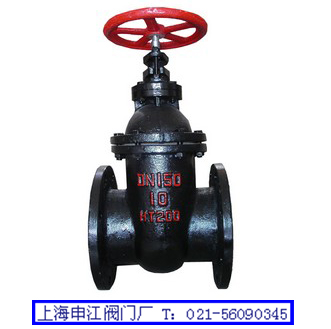

暗桿鑄鐵閘閥Z45T-10
型號：Z45T/W 壓力：1.0Mpa
口徑：DN40～1000mm 材質：鑄鐵
適用溫度：≤200℃ 適用介質：水、蒸汽、油品等
◆Z45T-10閘閥結構與特點：
1、Z45T-10閘閥是最常用的截斷閥之一，主要用來接通或截斷管路中的介質; 閘閥適用的壓力、溫度及口徑范圍很
大，尤其適用于中、大口徑的管道。
2、Z45T-10閘閥楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用于常溫、中溫的各種介質和壓力的環境。
廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作
啟閉用。
3、Z45T-10閘閥流體阻力小。閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，因而流動阻力較
小。
4、啟閉較省力。啟閉時閘板運動方向與介質流動方向相垂直。與截止閥相比，閘閥的啟閉較為省力。
5、Z45T-10閘閥介質流動方向一般不受限制。介質可從閘閥兩側任意方向流過，均能達到接通或截斷的目的。便于安
裝，適用于介質的流動方向可能改變的管路中。

◆Z45T-10閘閥主要外形與尺寸：
公稱通
DN(mm) 尺寸 重量
（kg）
 L D D1 D2 b Z-d H D0
50 180 160 125 100 20 4-18 345 180 17
65 195 180 145 120 20 4-18 376 180 20
80 210 195 160 135 22 4-18 417 200 27
100 230 215 180 155 22 8-18 460 200 50
125 255 245 210 185 24 8-18 525 240 70
150 280 280 240 210 24 8-23 567 240 95
200 330 335 295 265 26 8-23 705 320 150
250 380 390 350 320 28 12-23 800 320 200
300 420 440 400 368 28 12-23 886 400 280
350 450 500 460 428 30 16-23 968 400 360
400 480 565 515 482 32 16-25 1090 500 500
450 510 615 565 538 32 20-25 1175 500 590
500 540 670 620 585 34 20-25 1414 720 680
600 600 780 725 685 36 20-30 1593 720 951
700 660 895 840 800 40 24-30 1812 800 1950
